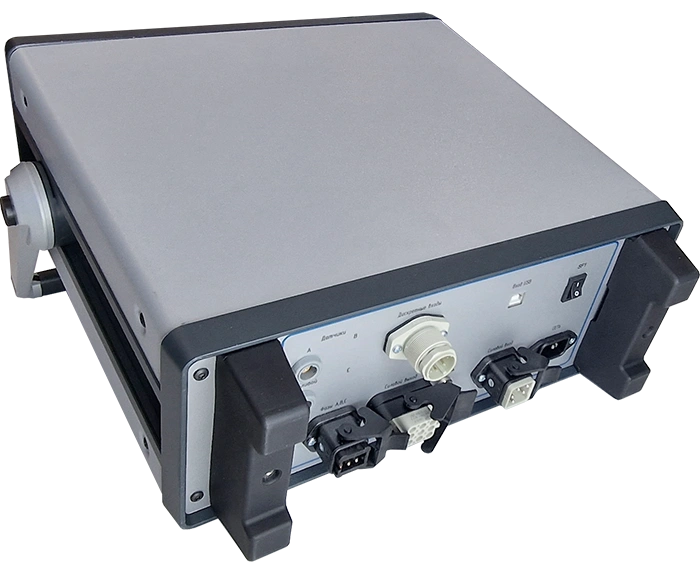

Полюс-5

Декларации и свидетельства

Свидетельство об утверждении типа средств измерений

Декларация о соответствии Полюс-1,3,5

Основные функции

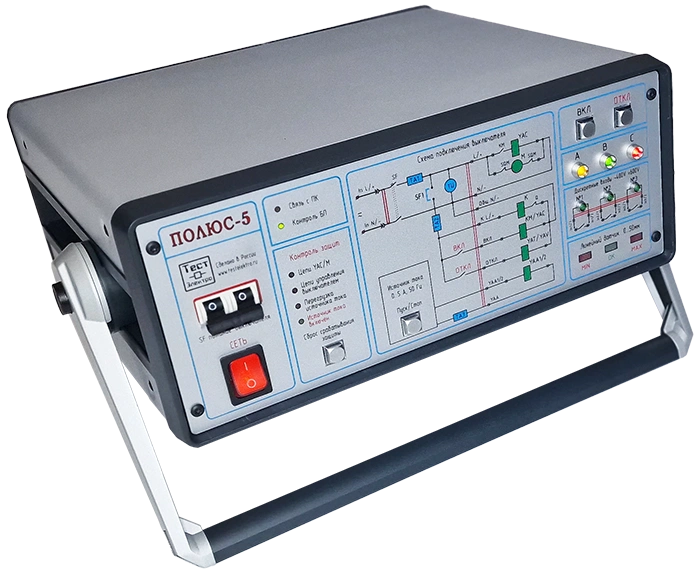

Приборы серии Полюс-5 для контроля и испытаний высоковольтных выключателей. Предназначены для проверки характеристик работы механизма высоковольтных масляных, элегазовых и вакуумных выключателей 6 (10), 35, 110, 220, 330 кВ при проведении исследовательских, приёмо-сдаточных, квалификационных, типовых и периодических испытаний, а также для проведения технического обслуживания, испытаний и измерений устройств релейной защиты, автоматики и телемеханики.

Прибор позволяет производить управление высоковольтными выключателями и выполняет следующие функции:

  • измерение временных характеристик и состояния главных контактов фаз А, В, С;
  • измерение временных характеристик и состояния вспомогательных контактов (под напряжением);
  • измерение скорости и хода главных контактов выключателей линейным лазерным датчиком при выполнении операций включения и отключения;
  • измерение переменного/постоянного напряжения цепей управления на высоковольтном выключателе;
  • измерение переменного/постоянного тока цепей управления;
  • измерение и управление переменным током источника;
  • выполнение операции отключения выключателя максимальными расцепителями тока;
  • организация проведения циклов с заданными параметрами интервалов с автоматическим контролем всех параметров;
  • контроль заданных предельных параметров при выполнении операций включения и отключения;
  • регистрация и предотвращение аварийных ситуаций и режимов для быстрого поиска неисправности в выключателе;
  • индикаторы границ пределов измерения хода линейным лазерным датчиком;
  • удобная система управления выключателем с передней панели прибора и интерфейса персонального компьютера;
  • внутренняя система диагностики неисправностей;
  • детальный анализ полученных результатов с помощью программного обеспечения, оформление протокола испытаний и сохранение диаграмм.

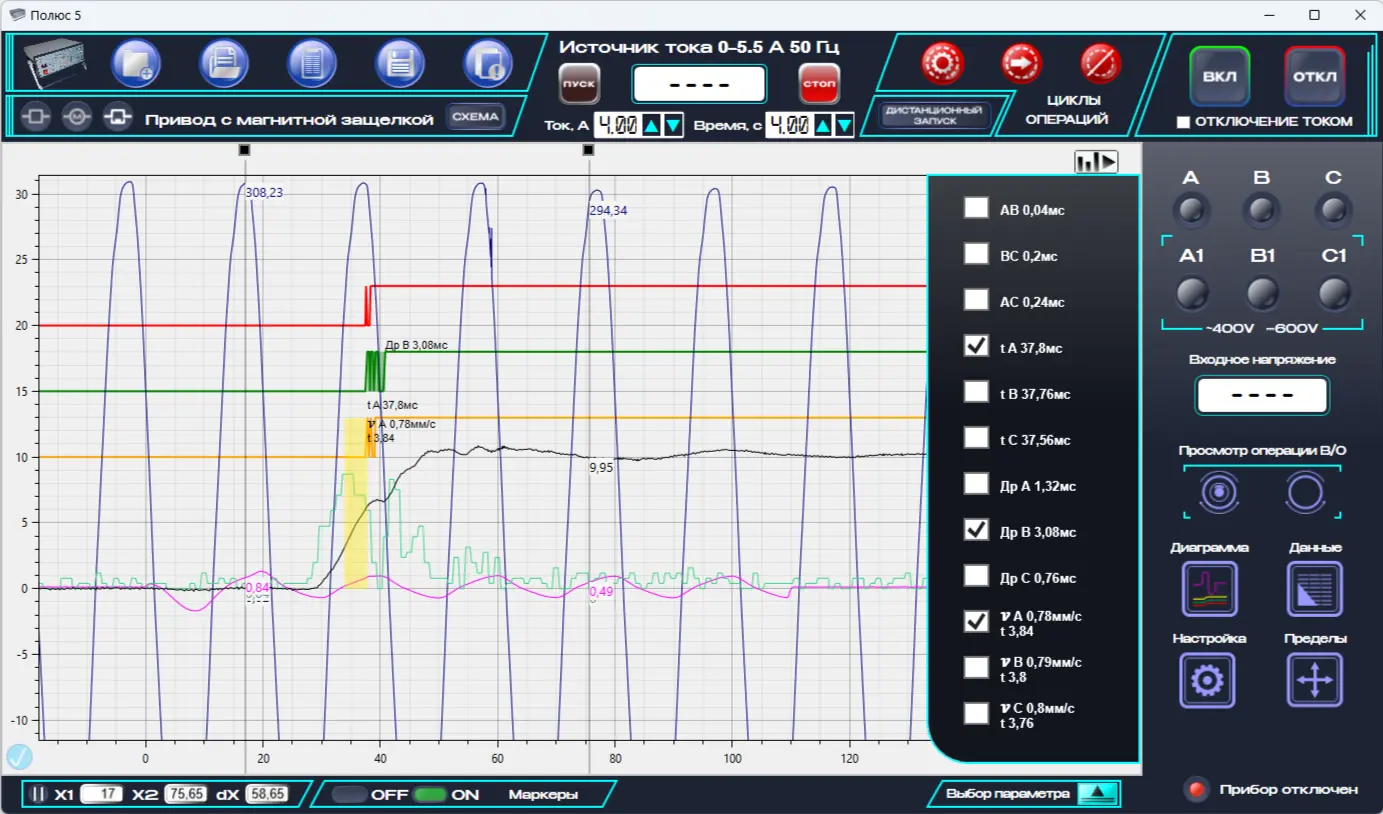

Диаграмма

Диаграмма работы прибора Полюс-5

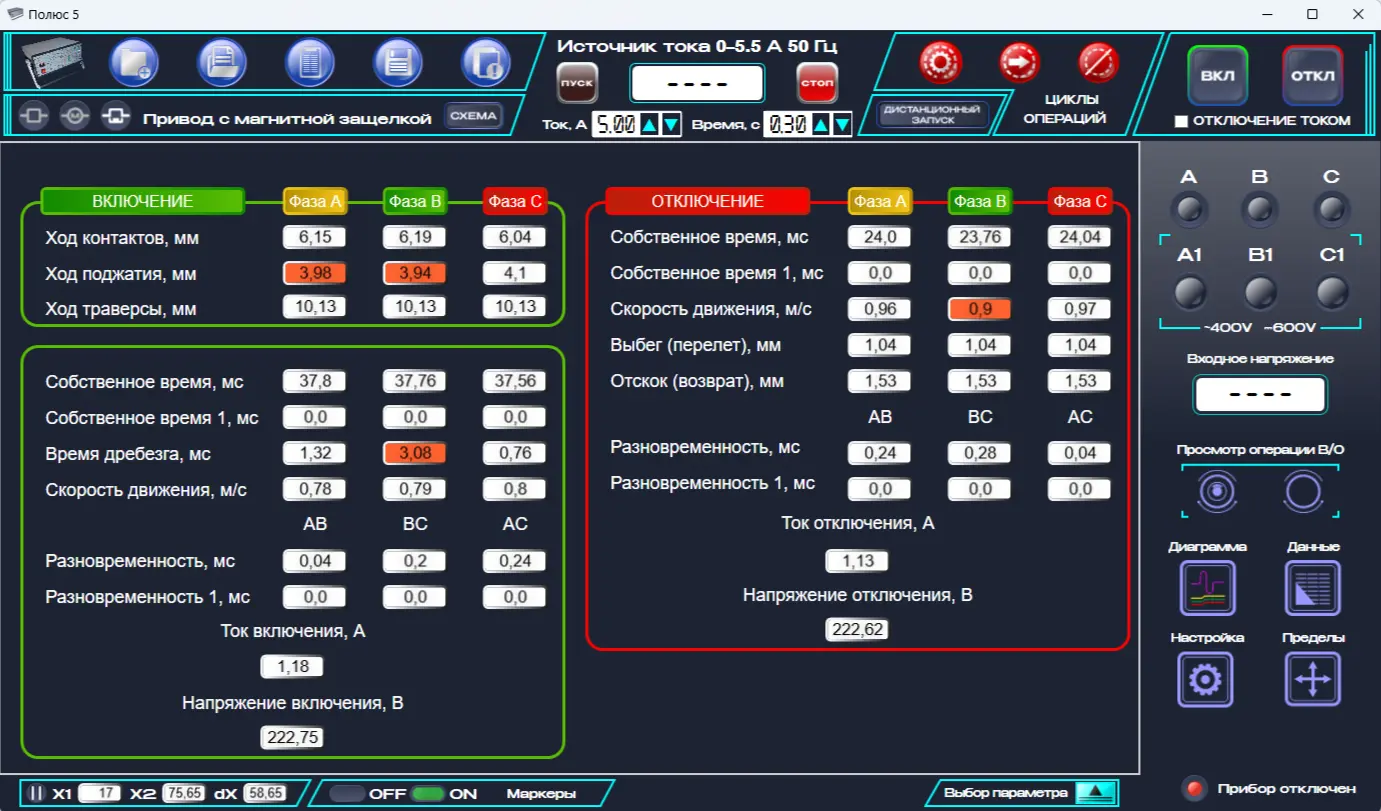

Таблица

Таблица работы прибора Полюс 5

Контролируемые параметры

С помощью программного обеспечения прибор производит проверку характеристик работы механизма выключателя и контролирует электро-механические параметры при проведении операций включения и отключения:

  • собственное время включения/отключения выключателя (фаза А, B и С);
  • собственное время замыкания/размыкания контакта дискретного входа №1, №2 и №3;
  • скорость движения контактов при включении/отключении;
  • время дребезга главных контактов при включении/отключении (фаза А, B и C);
  • время дребезга главных контактов при включении/отключении;
  • минимальное постоянное и переменное напряжение, поданное на высоковольтный выключатель при включении/ отключении;
  • максимальный постоянный и переменный ток электромагнита включения в электромагнитных выключателях;
  • максимальный постоянный и переменный ток электромагнита включения в выключателях с пружинно-моторным приводом;
  • максимальный постоянный и переменный ток электромагнита отключения;
  • постоянный и переменный ток взвода пружины в выключателях с пружинно-моторным приводом;
  • переменный ток отключения выключателя от источника при управлении максимальными расцепителями тока;
  • ход изоляционных тяг при включении/отключении;
  • ход контакта при включении/отключении (фаза А, B и С);
  • ход поджатия при включении/отключении (фаза А, B и С);
  • отскок (возврат) при отключении;
  • выбег (перелёт) при отключении;
  • разновременность фаз АВ, ВС и АС.



Технические характеристики

Основная спецификация Назначение и измерение Погрешность измерения Диапазон измерения
Измерение и управление временными параметрами, мс Собственное время включения/отключения. Разновременность замыкания и размыкания контактов. Время дребезга контактов. ± 0,08 0,4—5 000
Измерение линейных параметров, мм Общий ход.
Ход контактов.
Ход поджатия.
Выбег и отскок хода при отключении.
Скорость перемещения контактов.
0.15%
0.15%
0.25%
0.50%
1.00%
0—50
0—100
0—250
0—500
0—1 000
Измерение линейных параметров датчиком угла поворота вала выключателя, мм Общий ход. Ход контактов. Ход поджатия. Выбег и отскок хода при отключении. Скорость перемещения контактов. 150" 0—360º
Измерение напряжения, В Канал TU Измерение переменного/постоянного напряжения на выключателе. 0—300/450
Измерение тока, А Канал TA1 Измерение переменного/постоянного тока электромагнита включения (в режиме испытаний электромагнитных выключателей). 0—70/100
Измерение переменного/постоянного тока двигателя механизма взвода пружины (в режиме испытаний выключателей с пружинно-моторным приводом). 0—280/400
Канал TA2 Измерение переменного/постоянного тока цепей управления высоковольтным выключателем. 0—17/25
Канал TA3 Измерение переменного тока отключения выключателя, от источника переменного тока, при управлении максимальными расцепителями тока. 0—12
Источник переменного тока. Рабочий диапазон изменения тока, А 0.05—5.5
Минимальный шаг изменения тока, А0.025 0.025
Пределы допускаемой относительной погрешности воспроизведения величины переменного тока, %
Максимальное выходное напряжение, В 18
Максимальная выходная мощность, Вт 100
Пределы допускаемой абсолютной погрешности воспроизведения частоты 50 Гц, Гц ± 0,01
Уровень срабатывания защиты от перенапряжения, В 20
Силовые ключи управления выключателем: ключ включения, ключ отключения. Максимальное переменное/постоянное напряжение на входе, В 300/450
Максимальный коммутируемый переменный/ постоянный ток, А 17/25
Дискретные входы: 3 канала типа «универсальный контакт». Определение состояния контактов под напряжением. Максимальное переменное/постоянное напряжение на входе, В 400/600
Порог сопротивления, определение состояния контакта замкнуто/разомкнуто, Ом 1000±5%
Время неопределенности считывания состояния контактов, мс 0,04
Максимальная разрешающая способность определения изменения состояния контактов, м 0,04
Дискретные входы типа «сухой контакт». Контроль фаз А, В и С. Время неопределенности считывания состояния контактов главных цепей выключателя (фаз А, В и С), мс 0,04
Максимальная разрешающая способность определения изменения состояния контактов главной цепи, мс 0,04



Комплект поставки

№ п.п. Наименование Единица измерения Количество
1 Прибор «Полюс-5» шт 1
2 Персональный компьютер (ноутбук) шт 1 *
3 Кейс для транспортировки шт 1 *
4 Сетевой кабель шт 1
5 Входной силовой кабель шт 1
6 Силовой кабель управления выключателем шт 1
7 Универсальная система переходников, для подключения прибора к любому типу высоковольтного выключателя комплект 1 *
8 Кабель контроля фаз А, В, С шт 1
9 Кабель дискретных входов типа «универсальный контакт» шт 1
10 Линейный лазерный датчик с кабелем шт 1
11 Датчик угла поворота вала выключателя с кабелем шт 1 *
12 Универсальное приспособление для крепления линейного лазерного датчика комплект 1 *
13 Универсальное приспособление для крепления датчика угла поворота вала выключателя комплект 1 *
14 Кабель USB шт 1
15 Паспорт шт 1
16 Руководство по эксплуатации шт 1
17 CD-диск (USB флеш накопитель) с программным обеспечением шт 1

* — под заказ
