Прибор контроля и испытаний высоковольтных выключателей Полюс-1

Основные функции

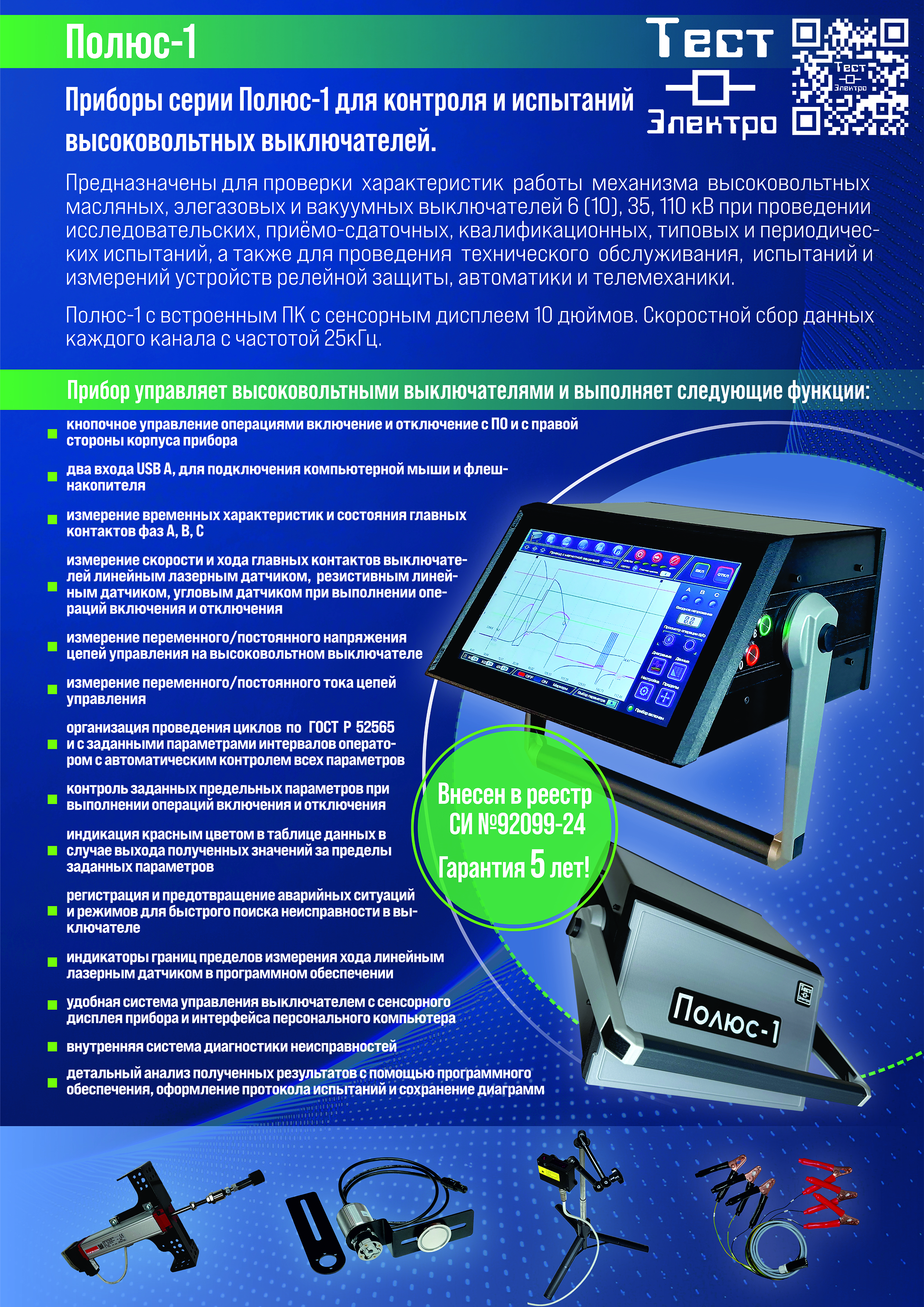

Приборы серии Полюс-1 для контроля и испытаний высоковольтных выключателей. Предназначены для проверки характеристик работы механизма высоковольтных масляных, элегазовых и вакуумных выключателей 6 (10), 35, 110 кВ при проведении исследовательских, приёмо-сдаточных, квалификационных, типовых и периодических испытаний, а также для проведения технического обслуживания, испытаний и измерений устройств релейной защиты, автоматики и телемеханики.

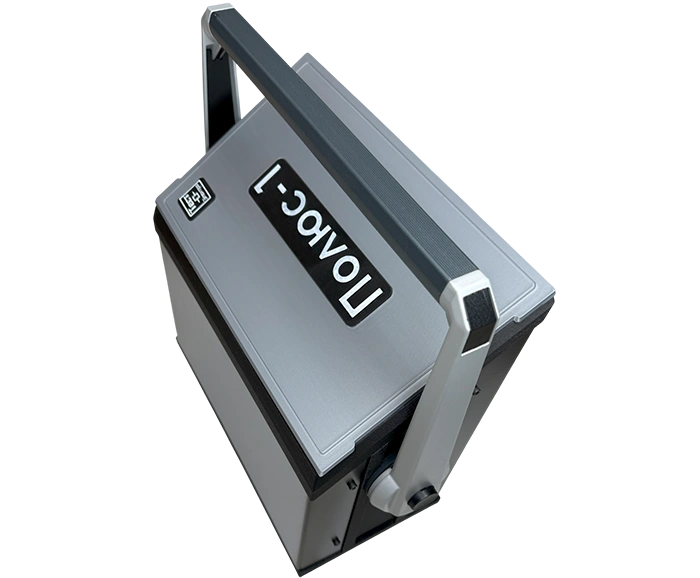

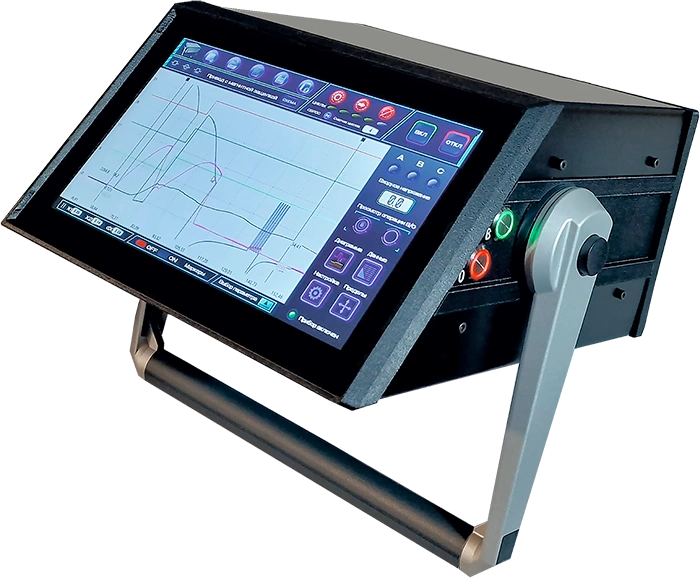

Полюс-1 с встроенным ПК с сенсорным дисплеем 10 дюймов. Скоростной сбор данных каждого канала с частотой 25кГц.

Прибор позволяет производить управление высоковольтными выключателями и выполняет следующие функции:

• Кнопочное управление операциями включение и отключение с ПО и с правой стороны корпуса прибора;
• Два входа USB A, для подключения компьютерной мыши и флеш-накопителя;
• измерение временных характеристик и состояния главных контактов фаз А, В, С;
• измерение скорости и хода главных контактов выключателей линейным лазерным датчиком, резистивным линейным датчиком, угловым датчиком при выполнении операций включения и отключения;
• измерение переменного/постоянного напряжения цепей управления на высоковольтном выключателе;
• измерение переменного/постоянного тока цепей управления;
• организация проведения циклов по ГОСТ Р 52565 и с заданными параметрами интервалов оператором с автоматическим контролем всех параметров;
• контроль заданных предельных параметров при выполнении операций включения и отключения;
• индикация красным цветом в таблице данных в случае выхода полученных значений за пределы заданных параметров;
• регистрация и предотвращение аварийных ситуаций и режимов для быстрого поиска неисправности в выключателе;
• индикаторы границ пределов измерения хода линейным лазерным датчиком в программном обеспечении;
• удобная система управления выключателем с сенсорного дисплея прибора и интерфейса персонального компьютера;
• внутренняя система диагностики неисправностей;
• детальный анализ полученных результатов с помощью программного обеспечения, оформление протокола испытаний и сохранение диаграмм.

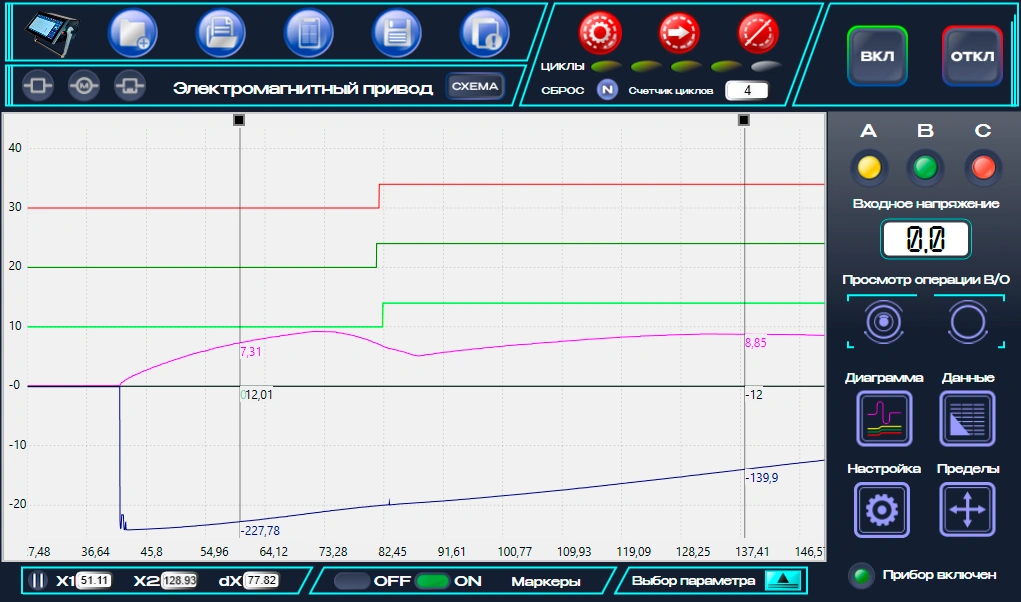

Диаграмма

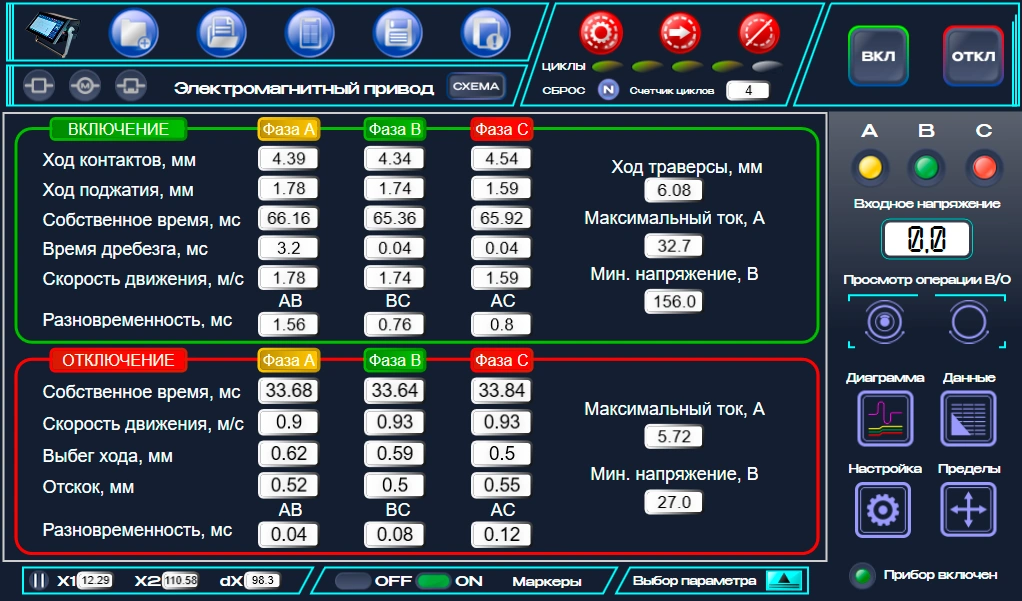

Таблица

Контролируемые параметры

С помощью программного обеспечения прибор производит проверку характеристик работы механизма выключателя и контролирует электро-механические параметры при проведении операций включения и отключения:

• собственное время включения/отключения выключателя (фаза А, B и С);
• скорость движения контактов при включении/отключении;
• время дребезга главных контактов при включении/отключении (фаз А, B и C);
• минимальное постоянное и переменное напряжение, поданное на высоковольтный выключатель при включении/ отключении;
• максимальный постоянный и переменный ток электромагнита включения в электромагнитных выключателях;
• максимальный постоянный и переменный ток электромагнита включения в выключателях с пружинно-моторным приводом;
• максимальный постоянный ток электромагнита включения выключателей с магнитной защелкой (постоянными магнитами);
• максимальный постоянный и переменный ток электромагнита отключения;
• постоянный и переменный ток взвода пружины в выключателях с пружинно-моторным приводом;
• ход изоляционных тяг при включении/отключении;
• ход контакта при включении/отключении (фаза А, B и С);
• ход поджатия при включении/отключении (фаза А, B и С);
• отскок (возврат) при отключении;
• выбег (перелёт) при отключении;
• разновременность фаз АВ, ВС и АС.

Технические характеристики

Основная спецификация		Назначение и измерение	Погрешность измерения	Диапазон измерения
Измерение и управление временными параметрами, мс		Собственное время включения/отключения. Разновременность замыкания и размыкания контактов. Время дребезга контактов.	± 0,08	0,4—5 000
Измерение линейных параметров, мм		Общий ход. Ход контактов. Ход поджатия. Выбег и отскок хода при отключении. Скорость перемещения контактов.	0.15% 0.15% 0.25% 0.50% 1.00%	0—50 0—100 0—250 0—500 0—1 000
Измерение напряжения, В	Канал TU	Измерение переменного/постоянного напряжения на выключателе.		0—300/450
Измерение тока, А	Канал TA1	Измерение переменного/постоянного тока электромагнита включения (в программном режиме испытаний электромагнитных выключателей).		0—70/100 0—110/160
		Измерение переменного/постоянного тока двигателя механизма взвода пружины (в программном режиме испытаний выключателей с пружинно-моторным приводом).		0—280/400
	Канал TA2	Измерение переменного/постоянного тока цепей управления высоковольтным выключателем.		0—17/25
Силовые ключи управления выключателем: ключ включения, ключ отключения.		Максимальное переменное/постоянное напряжение на входе, В	300/450
		Максимальный коммутируемый переменный/ постоянный ток, А	17/25
Дискретные входы типа «сухой контакт». Контроль фаз А, В и С.		Время неопределенности считывания состояния контактов главных цепей выключателя (фаз А, В и С), мс	0,04
		Максимальная разрешающая способность определения изменения состояния контактов главной цепи, мс	0,04

Комплект поставки

* — под заказ
