Система контроля высокого напряжения

Система контроля высокого напряжения СКВН

      Предназначены для проверки наличия или отсутствия напряжения в распределительных устройствах переменного тока напряжением от 6 до 35 кВ, частотой 50/60 Гц. Вся информация о наличии напряжения отображается на информационном дисплее модуля индикации мнемосхем.
       Возможность фазировки и определения разности фазируемых напряжений кабельных, воздушных линий и трансформаторов. Электронная блокировка заземлителя, препятствующая его включению при наличии напряжения на токоведущих частях. Система состоит из 6 датчиков для контроля напряжения фаз А, В, С на сборных шинах и отходящих линиях. Сигналы со всех датчиков поступают на коммутатор, который располагается в отсеке выключателя, шкафе сборных шин или кабельном отсеке.
      СКВН работает с любыми типами датчиков контроля высокого напряжения:
  • Выносными датчиками,
  • Подизоляторными,
  • При подключении к болту опорного изолятора через изолирующую втулку,
  • Опорными изоляторами с емкостным делителем.



    Габаритные и установочные размеры коммутатора СКВН

    Габаритные и установочные размеры коммутатора СКВН

Габаритные и установочные размеры Выносного датчика напряжения

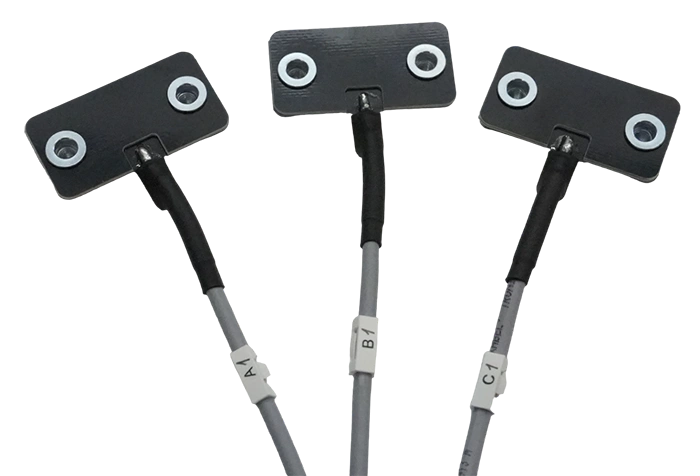

Выносной датчик напряжения Размеры выносного датчика напряжения



Подизоляторный датчик на класс напряжения от 6(10) кВ до 20 кВ.

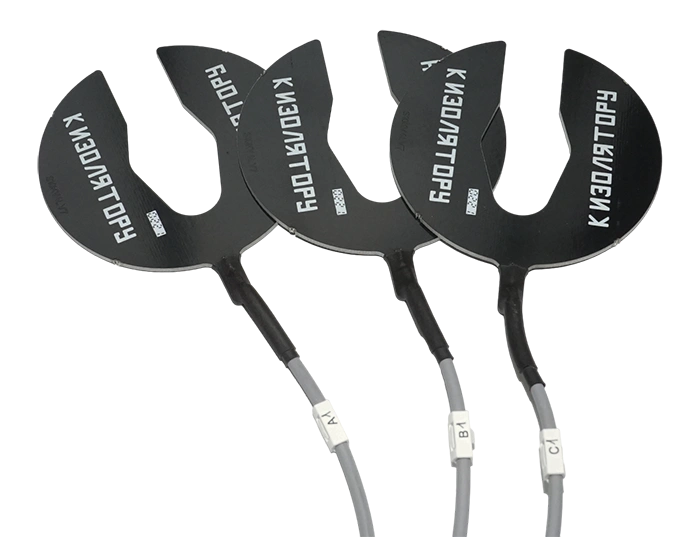

Подизоляторный датчик для напряжения от 6(10) кВ до 20 кВ Схема датчика напряжения от 6(10) кВ до 20 кВ

Подизоляторный датчик на класс напряжения 35 кВ.

Подключение к болту опорного изолятора через изолирующую втулку

Подключение к болту опорного изолятора через втулкуСхема подключения к болту опорного изолятора через втулку
