КРУ/КСО-Мнемо 07

Декларации и свидетельства

Декларация о соответствии Модулей индикации мнемосхем

Основные функции

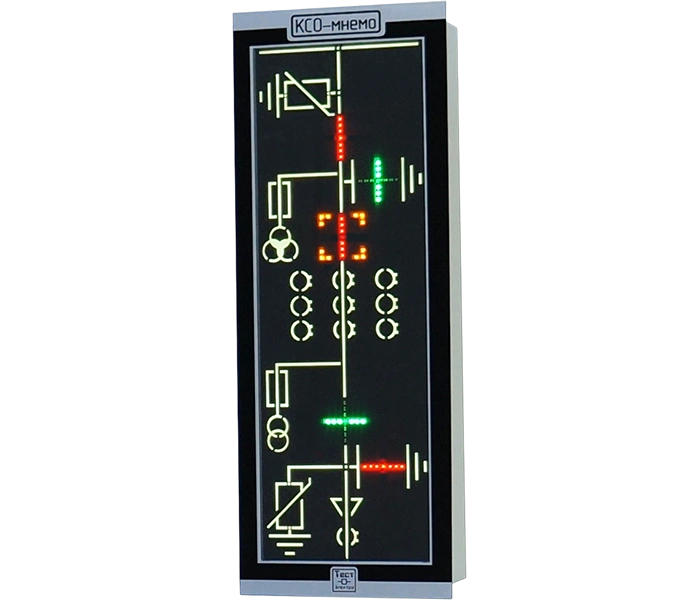

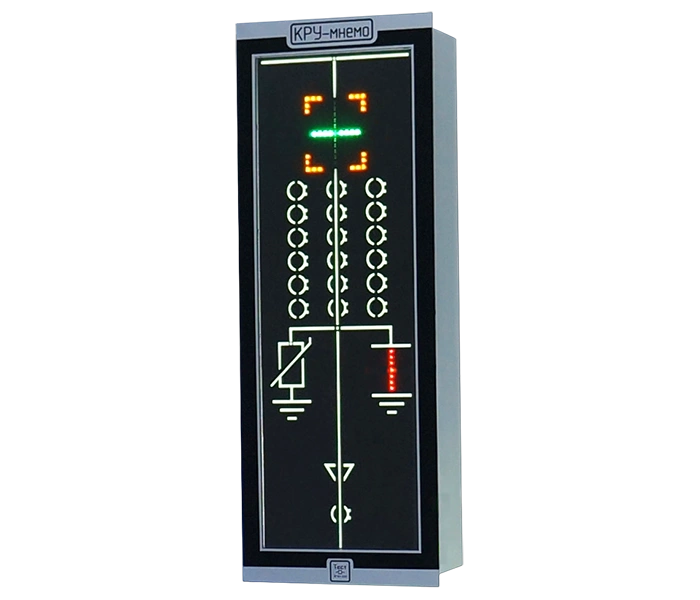

Модули индикации мнемосхем «КРУ-Мнемо-07» и «КСО-Мнемо-07» предназначены для отображения положения основных аппаратов главной электрической цепи комплектных распределительных устройств (КРУ) и камер сборных одностороннего обслуживания (КСО). Изменение положения или состояния аппарата — включение, отключение, перевод выкатного элемента из контрольного положения в рабочее, — визуально отображается на информационном светодиодном дисплее модуля индикации.



Технические характеристики и условия эксплуатации

Номинальное напряжение оперативной сети постоянного, выпрямленного или переменного тока равно 220В.
Допустимые отклонения напряжения питания не менее 100В и не более 276В.
Номинальная потребляемая от сети мощность по постоянному току, не более 2 Вт, переменному — не более 3 Вт.
Устройство имеет 6 дискретных входа по одному зажиму.
Ток входных цепей находится в диапазоне от 2 до 3 мА на канал при напряжении 220В.
Электрическая изоляция между всеми независимыми цепями устройства (кроме разъема связи персональным компьютером) выдерживает без пробоя и перекрытия испытательное напряжение 2000В (эффективное значение) переменного тока частотой 50Гц в течение одной минуты.

Номинальные рабочие значения внешних механических воздействующих факторов по ГОСТ17516.1-90 для группы механического исполнения М7, при этом:

  • вибрационные нагрузки в диапазоне частот от 5 до 100Гц с ускорением 1g;
  • ударные нагрузки с ускорением 3g, количество ударов - 10000;
  • сейсмостойкость при воздействии ускорения 3g в диапазоне частот от 5 до 15 Гц.

Вид климатического исполнения устройства типа УХЛ.3.1 по ГОСТ 15150-69 со следующими уточнениями:

  • температура окружающего воздуха от минус 40 до плюс 60 °С;
  • относительная влажность окружающего воздуха до 80 % при температуре не более плюс 35 °С без выпадения росы;
  • атмосферное давление от 866 Па (650 мм рт ст.) до 1067 Па (800 мм рт ст.);
  • атмосфера типа II по ГОСТ 15150-69;
  • высота над уровнем моря не более 1000 м;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Устройство допускает пребывание в нерабочем состоянии при пониженной температуре минус 40 °С и повышенной плюс 70 °С, а затем, после двух часов пребывания в нормальных климатических условиях оно пригодно к эксплуатации.

Основная спецификация Параметр
Количество дискретных входов 6
Напряжение питающей сети и сигналов дискретных входов постоянное/переменное, В 110—265
Номинальная потребляемая мощность по постоянному/переменному току, Вт 2/3
Диапазон рабочих температур, ºС -40…+60
Относительная влажность воздуха, % 30—80

Электрическая схема подключения

Размеры, габариты КРУ и КСО Мнемо 07

Х1 — разъем для подключения цепей питания модуля и сигналов дискретных входов.

S1-S6 — вспомогательные контакты исполнительных устройств и аппаратов главной электрической цепи.

Заземление — заземляющий контакт разъема для подключения заземляющего проводника.

Габаритные и установочные размеры

Схема подключения КРУ/КСО-Мнемо 07
