КРУ/КСО-Мнемо 05

Декларации и свидетельства

Декларация о соответствии Модулей индикации мнемосхем

Основные функции

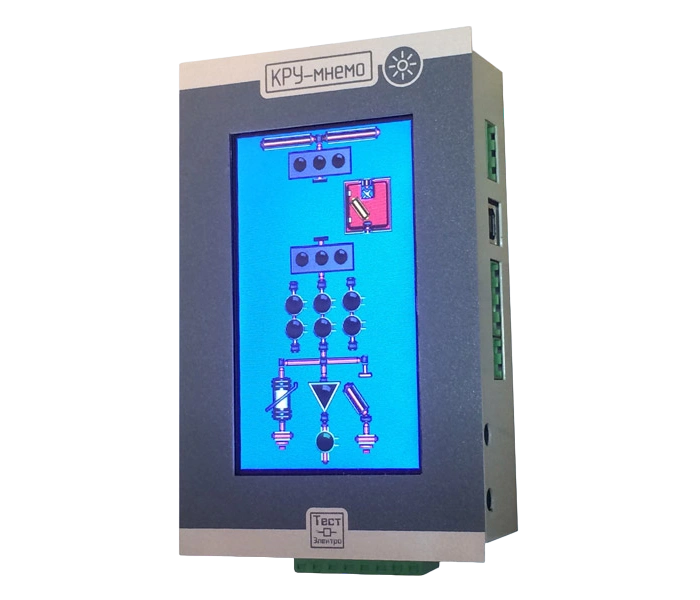

Модули индикации мнемосхем «КРУ-Мнемо» и «КСО-Мнемо» (исполнение V) предназначены для отображения положения основных аппаратов главной электрической цепи комплектно-распределительных устройств (КРУ) и камер сборных одностороннего обслуживания (КСО). Изменение положения или состояния аппарата (включение, отключение, перевод выкатного элемента из контрольного положения в рабочее) визуально отображается на информационном дисплее модуля индикации. Малогабаритная модель индикатора с цветным TFT-дисплеем, имеющим повышенную яркость и контрастность, широкий угол обзора. Малые габариты модуля позволяют установить его даже при дифиците места на двери релейного шкафа. Отличный выбор для распределительных устройств типа КСО.

Модуль индикации имеет прочный металлический корпус. Установка производится на дверь или переднюю панель релейного шкафа с помощью боковых фиксаторов.

Модуль снабжен интерфейсом RS-485 с поддержкой протокола Modbus RTU и программируемым реле.

Для обеспечения надежной работы системы, модуль оснащен дополнительными опциями:



Технические характеристики и условия эксплуатации

Параметр Значение
Количество дискретных входов 5
Напряжение питающей сети и сигналов дискретных входов постоянное/переменное, В 110—242
Номинальная потребляемая мощность по постоянному/переменному току, Вт 3/4
Количество выходных релейных каналов 1
Номинальное рабочее напряжение контактов реле выходных каналов пост/перем, В 220
Номинальный рабочий ток контактов релейных выходов, А 3
Диапазон рабочих температур модуля, ºС -20…+60
Диапазон рабочих температур датчика температуры, ºС -40…+60
Относительная влажность воздуха, % 30—80

Электрическая схема подключения

Схема подключения КРУ-Мнемо, КСО-Мнемо 05

Х1 — разъем для подключения питания модуля и сигналов дискретных входов.

Х2 — разъем релейных выходов для подключения внешних устройств приема команд сигнализации.

Х3 — разъем для подключения шины датчиков температур и коммутатора СКВН.

Х4 — разъем RS-485 для подключения дополнительных устройств.

Х5 — разъем интерфейса USB для конфигурирования модуля с помощью ПК.

S1-S5 — вспомогательные контакты исполнительных устройств и аппаратов главной электрической цепи.

Заземление — заземляющий контакт разъема для подключения заземляющего проводника.

Габаритные и установочные размеры

Размеры КРУ-Мнемо, КСО-Мнемо 05

Остались вопросы?

Задать вопрос о стоимости приборов серии «Мнемо» и дополнительного оборудования или о ценах на другую продукцию НПП «ТестЭлектро» можно по телефону +7 (846) 950-01-01 или электронной почте pochta@testelektro.ru

Документация

Руководство по эксплуатации «Модуль индикации мнемосхем «КРУ-Мнемо-5» и «КСО-Мнемо-5»
Рекомендации по проверке и монтажу модулей «КРУ(КСО)-Мнемо» с датчиками
