КРУ/КСО-Мнемо 03

Декларации и свидетельства

Декларация о соответствии Модулей индикации мнемосхем

Основные функции

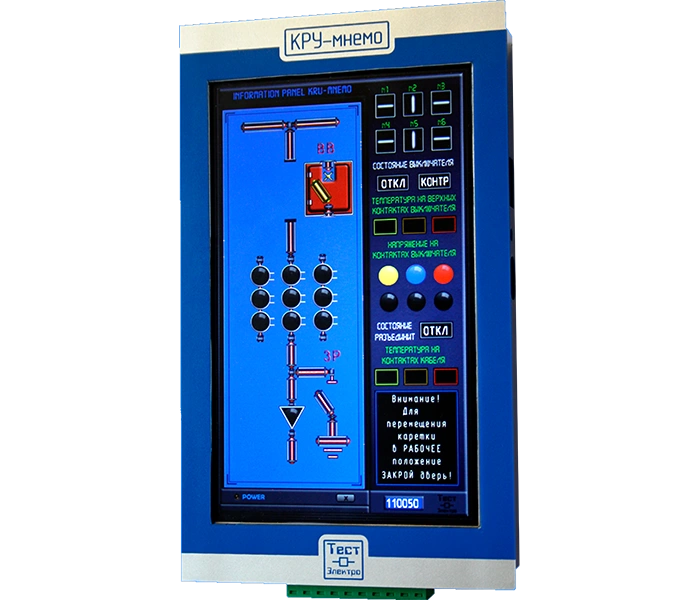

Модули индикации мнемосхем КРУ/КСО-Мнемо 3 предназначены для отображения положения основных аппаратов главной электрической цепи комплектно распределительных устройств (КРУ) и камер сборных одностороннего обслуживания (КСО), а также для бесконтактного измерения температур в зонах контактов и соединений, и сигнализации об аварийных ситуациях.

Изменение положения или состояния аппарата — включение, отключение, перевод выкатного элемента из контрольного положения в рабочее, — визуально отображается на информациионном дисплее модуля индикации. По желанию заказчика в информационном поле, для устранения ошибочных действий персонала, могут быть вставлены комментарии выполнения возможных вариантов операций и сигнализации состояний.

Для обеспечения надежной работы кабельных линий необходимо следить за тем, чтобы максимально длительная допустимая рабочая температура токоведущих жил и соединений кабеля не превышала допустимых пределов. В противном случае изоляция кабеля в местах перегрева может высохнуть, потерять свои изоляционные свойства, что приведет к пробою изоляции кабеля. Износ изоляции кабелей, ее старения и срок эксплуатации определяется воздействиями электрического и тепловых полей, особенно это актуально для мест соединения и оконцевания муфт.

Кабель в процессе эксплуатации может нагреваться не только от тока номинальной нагрузки, но и от тока короткого замыкания при повреждении какого либо элемента в сети. В некоторых случаях токи короткого замыкания достигают очень большого значения, что при электрическом сопротивлении, превышающем нормы, в месте соединения шины КРУ или КСО может привести к порче кабеля.

Сопротивление токопроводящих жил между собой в гильзах и с наконечниками необходимо выполнять так, чтобы электрическое сопротивление этого участка с муфтой было не больше электрического сопротивления участка такой же длины целой жилы. Нарушение этого требования ведет к местному перегреву изоляции муфты во время работы кабельной линии и выводу ее из строя с прекращением подачи электроэнергии потребителям.

Схема КРУ/КСО-Мнемо 03

Необходимо чтобы рабочие температуры (а также и температуры нагрева при токах короткого замыкания) мест соединения и оконцевания не превосходили допустимых для жил кабеля.

Осуществлять контроль за температурами нагрева токоведущих жил и соединений кабеля (проверка изоляции кабеля) очень сложно, так как они практически недоступны, но в индикаторе мнемосхем с фукцией измерения температуры это реализовано.

С помощью инфракрасных температурных датчиков модуль в непрерывном режиме производит бесконтактное измерение температуры важных зон главных цепей распределительного устройства — контактов высоковольтного выключателя или разъединителя, соединений сборных шин, места соединения и оконцевания кабельных муфт.


Каждый датчик может быть опционально снабжен лазерным указателем места измерения температуры. Все измеренные значения температуры отображаются на экране дисплея. Также имеется возможность сигнализировать или производить выполнение операции отключения внешним устройством с помощью сухого контакта реле при превышениях температурного режима.

Для организации подключения различных внешних устройств, например, индикатора высокого напряжения, устройств релейной защиты, исполнительных механизмов, модуль также имеет дополнительные свободные дискретные входы.

Визуальное отображение информации производится цветным TFT-дисплеем, имеющим повышенную яркость и контрастность, широкий угол обзора.

Модуль индикации имеет прочный металлический корпус. Установка производится на дверь или переднюю панель релейного шкафа с помощью боковых и верхнего фиксаторов.

Поставляется модуль с полным запрограммированным пакетом мнемосхем, разработанным под конкретного заказчика. Выбор варианта мнемосхемы осуществляется с помощью кнопки на боковой стороне корпуса модуля. Также заказчик может выбрать необходимое количество бесконтактных температурных датчиков обеспечивающих оптимальный контроль контактов и соединений в ячейке.

Для обеспечения надежной работы системы, модуль оснащен дополнительными опциями:



Технические характеристики и условия эксплуатации

Параметр Значение
Количество дискретных входов 7
Количество интерфейсов RS-485 (протокол Modbus RTU) 2
Напряжение питающей сети и сигналов дискретных входов постоянное/переменное, В 140—242
Номинальная потребляемая мощность по постоянному/переменному току, Вт 7/13
Количество каналов измерения температур, максимально 30
Номинальное рабочее напряжение контактов сигнального реле, В 220
Номинальный рабочий ток контактов сигнального реле, А 2
Диапазон измерения температур, ºС -40…+300
Погрешность измерения температур при условии нанесения на место измерения черной краски, ºС ±2
Диапазон рабочих температур модуля, ºС -25…+60
Диапазон рабочих температур датчика, ºС -40…+60
Относительная влажность воздуха, % 30—80

Электрическая схема подключения

Схема подключения КРУ/КСО-Мнемо 03

Х1 — разъем для подключения питания модуля и сигналов дискретных входов.

Х2, X5 — разъемы RS-485 для подключения к сетям верхнего уровня.

Х3 — разъем для подключения шины датчиков температур и коммутатора СКВН.

Х4 — разъем релейных выходов для подключения внешних устройств приема команд сигнализации.

Х6 — разъем USB для конфигурирования модуля через ПК

S1-S7 — вспомогательные контакты исполнительных устройств и аппаратов главной электрической цепи.

Заземление — заземляющая клемма, для подключения заземляющего проводника.

Габаритные и установочные размеры

Размеры Кру-мнемо и Ксо-Мнемо 03
