Основные функции

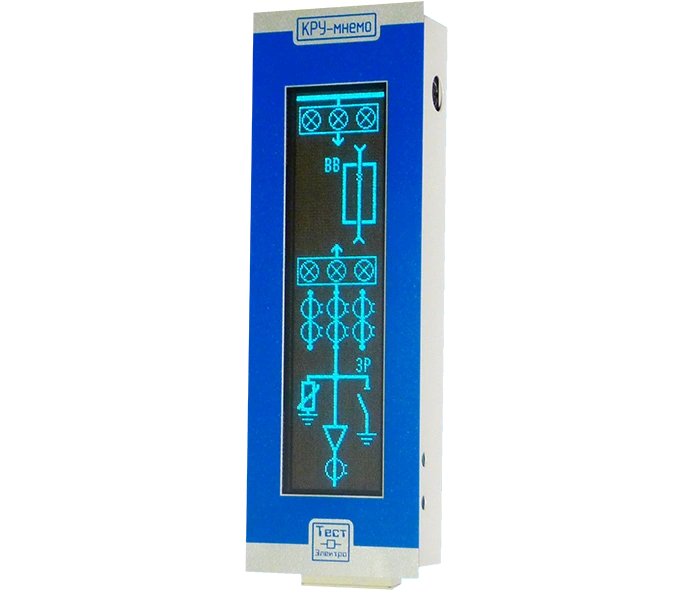

Модули индикации мнемосхем «КРУ-Мнемо» и «КСО-Мнемо» (исполнение II) предназначены для отображения положения основных аппаратов главной электрической цепи комплектно распределительных устройств (КРУ) и камер сборных одностороннего обслуживания (КСО). Изменение положения или состояния аппарата (включение, отключение, перевод выкатного элемента из контрольного положения в рабочее) визуально отображается на информационном дисплее модуля индикации.

Исключительные параметры изображения дисплея — высокая яркость, контрастность, угол обзора, а также расширенный рабочий температурный диапазон — позволяют использовать модуль индикации в холодных климатических зонах и неотапливаемых помещениях. Модуль индикации имеет прочный металлический корпус. Установка производится на дверь или переднюю панель релейного шкафа с помощью боковых фиксаторов.

Программирование модуля индикации производится за 1—2 минуты в соответствии с сеткой схем распределительного устройства.

Для обеспечения надежной работы системы, модуль оснащен дополнительными опциями:



Технические характеристики и условия эксплуатации

Основная спецификация Параметр
Количество дискретных входов 5
Напряжение питающей сети и сигналов дискретных входов постоянное/переменное, В 140—242
Номинальная потребляемая мощность по постоянному/переменному току, Вт 7/13
Диапазон рабочих температур, ºС -40…+60
Относительная влажность воздуха, % 30—80

Электрическая схема подключения

Схема подключения Кру-мнемо, Ксо-мнемо 02

Х1 — разъем для подключения питания модуля и сигналов дискретных входов.

Х2 — разъем RS-485 для подключения дополнительных устройств.

Х3 — разъем для подключения шины датчиков температур и коммутатора СКВН.

Х4 — разъем релейных выходов для подключения внешних устройств приема команд сигнализации.

 S1-S4 — вспомогательные контакты исполнительных устройств и аппаратов главной электрической цепи.

Заземление — заземляющий винт, для подключения заземляющего проводника.

Габаритные и установочные размеры

Размеры Кру-Мнемо и Ксо-Мнемо 02

* — размеры для справок
