ИВА-ОЗЗ - контроль высокого напряжения и однофазного замыкания на землю

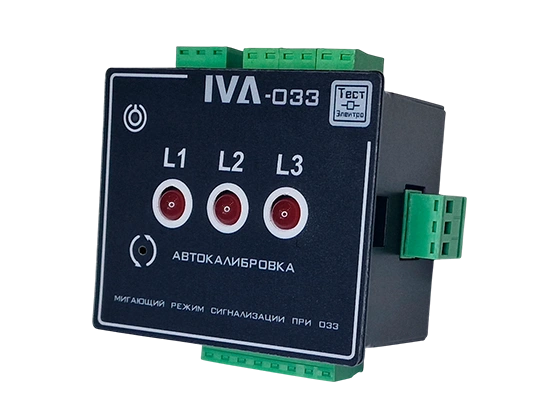

Индикатор высокого напряжения и однофазного короткого замыкания ИВА-ОЗЗ
Декларации и свидетельства
Декларация о соответствии ИВА-ОЗЗ
Оформить заказ
Техническое описание и назначение
Микроконтроллерный индикатор "ИВА-ОЗЗ" с интерфейсной линией связи RS-485 устанавливается в электроустановках КРУ, КСО и КТП переменного тока напряжением 6 (10), 20 и 35 кВ и предназначен для визуального и удаленного контроля наличия или отсутствия высокого напряжения на главных электрических цепях в электроустановках, обнаружения и сигнализации о повреждении изоляции и контроля однофазного замыкания на землю (ОЗЗ) в электрических сетях с изолированной нейтралью.
Индикатор "ИВА-ОЗЗ" обеспечивает контроль и защиту от однофазных замыканий на землю за счёт следующих возможностей:
- Обнаружение пробоя изоляции на ранней стадии до перерастания в междуфазное КЗ;
- Минимизация риска повреждения оборудования (трансформаторов, кабелей);
- Снижение вероятности поражения персонала током через шаговое напряжение;
- Исключение пожарной опасности из-за перегрева или дуговых разрядов;
- Предотвращение перегрева обмоток трансформаторов из-за токов нулевой последовательности;
- Снижение риска пробоя изоляции в неповрежденных фазах.
При регистрации однофазного замыкания на землю сигнальная лампа повреждённой фазы переходит в мигающий режим. В индикаторе применена встроенная система автокалибровки для адаптации к конструкции распределительного устройства, снижения различного рода помех и устойчивой работе при несимметричных режимах (перекосах фаз).
Индикатор высокого напряжения «ИВА-ОЗЗ» работает с любыми типами датчиков контроля высокого напряжения.
Выносные бесконтактные датчики высокого напряжения, устанавливаются напротив токоведущих частей распределительного устройства когда установка подизоляторных датчиков или емкостных делителей конструктивно невозможна, данное конструктивное исполнение является единым для класса напряжения от 6 до 35кВ.
Подизоляторные бесконтактные датчики высокого напряжения, устанавливаются непосредственно под опорными изоляторами распределительного устройства. С учетом различных конструктивных особенности опорных изоляторов на каждый класс напряжения 6(10)-20кВ или 35кВ устанавливается соответствующий датчик напряжения.
Габариты подизоляторного датчика на 6(10) - 20кВ Габариты подизоляторного датчика на 35кВ
Подключение к опорным изоляторам с емкостным делителем.
35 кВ совмещающие функции механической поддержки токоведущих частей и контроля напряжения сети через преобразование высокого напряжения в низкое с помощью встроенного конденсаторного делителя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество каналов контроля напряжения | 3 |
| Напряжение питающей сети постоянное/переменное (под заказ), В | 85—264 (24) |
| Номинальная потребляемая мощность по постоянному/переменному току, Вт | 1/1 |
| Тип канала связи интерфейс/протокол | RS-485 /Modbus R |
| Количество выходных релейных каналов | 2 |
| Номинальное рабочее напряжение контактов реле выходных каналов пост/перем, В | 220 |
| Номинальный рабочий ток контактов релейных выходов, А | 3 |
| Диапазон рабочих температур, ºС | -40…+60 |
| Относительная влажность воздуха, % | 30—80 |
Комплектность
Комплект индикатора высокого напряжения "ИВА-ОЗЗ" включает в себя:
| Наименование | Количество |
|---|---|
| Индикатор высокого напряжения "ИВА-ОЗЗ" | 1 шт. |
|
Датчики высокого напряжения с кабелем на выбор: Выносные датчики 6-35кВ; Подизоляторные датчики 6-20 или 35 кВ; Изолирующие втулки при подключении к болту М8 опорного изолятора 6(10) кВ; Опорные изоляторы с емкостным делителем 6(10), 20 или 35 кВ. |
3 шт. |
| Паспорт 3ТЭ.372.003.10 ПС | 1 шт. |
Схема подключения
Х1 — разъем для подключения датчиков высокого напряжения.
Х2 — разъем RS-485.
Х3 — разъем для подачи напряжения питания, релейного выхода №1 для подключения внешних устройств приема команд сигнализации и концевого выключателя положения двери DI.
Х4 — разъем релейного выхода №2 для подключения внешних устройств приема команд сигнализации.
— заземляющий провод.
Внешнюю цепь заземления обязательно подключать к контакту 1 разъема Х3.
Габаритные размеры индикатора высокого напряжения "ИВА-ОЗЗ"
