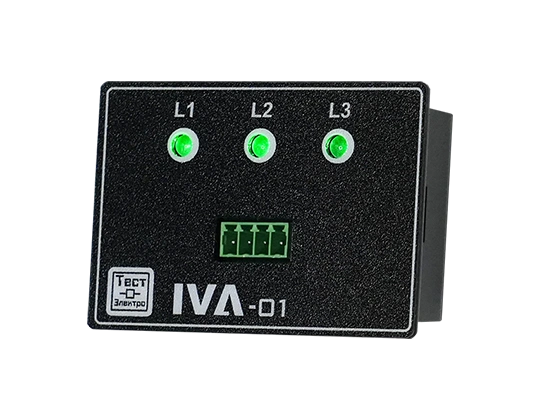

Индикатор высокого напряжения ИВА-01

Индикатор высокого напряжения ИВА-01

Декларации и свидетельства

Декларация о соответствии ИВА-01(2)

Техническое описание и назначение

        Индикатор (указатель) высокого напряжения «ИВА-01» предназначен для визуальной сигнализации наличия или отсутствия высокого напряжения на главных электрических цепях в электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50/60 Гц.

Индикатор (устройство) не требует подачи напряжения питания. Тип индикации светодиодный. Имеется возможность подключения устройства фазирования. Устройство подключается к большинству типов опорных изоляторов с емкостными делителями.

Устройство имеет прочный металлический корпус. Разъем для подключения сигнальных цепей емкостных делителей расположен на боковой стороне корпуса. На лицевой панели корпуса расположены светодиодные индикаторы, гнезда для подключения кабелей устройства фазирования и переключатели режима работа (отжат)/фазирование (нажат).

Устройство крепится на лицевую панель шкафа с помощью двух комплектных держателей, устанавливаемых на боковые стороны корпуса.

Технические характеристики

Параметр Значение
Количество каналов контроля напряжения 3
Напряжение питающей сети постоянное/переменное, В не требуется
Тип индикации светодиодный
Порог срабатывания, кВ 1.5—2
Типы подключаемых опорных изоляторов с емкостными делителями ИЕ-10-80х130
ИЕ-10-95х130
ИЕ-20-80х226
ИЕ-35-163х320
Любые под заказ
Габаритные размеры устройства, ШхВхГ, мм 72х51х25
Диапазон рабочих температур, ºС -40…+60
Относительная влажность воздуха, % 30—80

Комплектность

Комплект индикатора высокого напряжения ИВА-01 включает в себя:

Наименование Количество
Блок индикации типа «ИВА-01» 1 шт.
Комплект опорных изоляторов с емкостными делителями типа ИЕ-10-80х130 (другие типы опорных изоляторов согласовываются при заказе) — опционально 3 шт.
Кабель сигнальный (длина согласовывается при заказе) — опционально 3 шт.
Паспорт (на каждое изделие) 1 шт.
Руководство по эксплуатации Оговаривается при заказе

Схема подключения

Схема подключения индикатора ИВА-01

Габаритные размеры

Размеры индикатора напряжения ИВА 01

Габаритные и присоединительные размеры опорных изоляторов с емкостным делителем типа ИЕ-10-80х130.

Размеры опорных изоляторов

Технические характеристики емкостного делителя типа ИЕ-10-80х130

Параметр Значение
Номинальное рабочее напряжение, кВ** 10
Максимальное рабочее напряжение, кВ** 12
Путь утечки, мм >240
Прочность на изгиб, кН* >5
Масса, кг* <0.9
Емкость закладного конденсатора, пФ** 120
