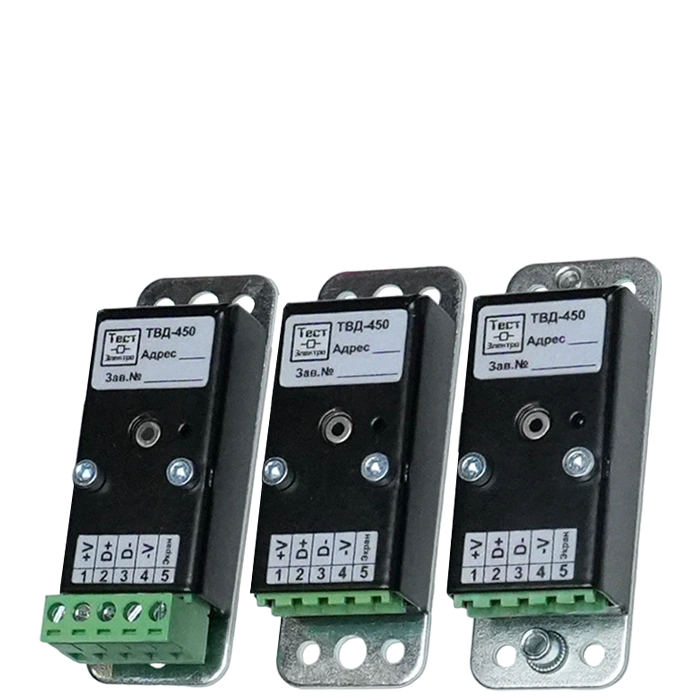

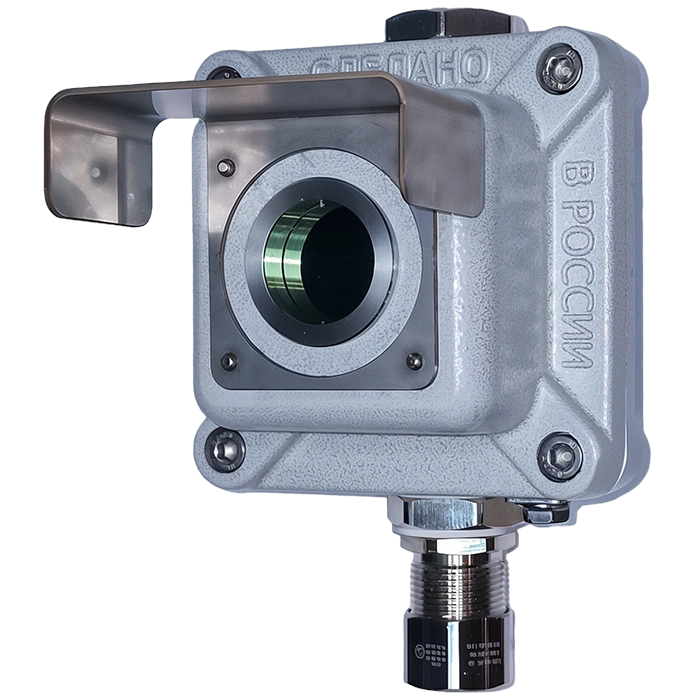

Стационарный тепловизор ТВД-450

Основные функции

      Стационарный тепловизор  «ТВД-450» предназначен для реализации поверхностно-объемного мониторинга температуры КРУ и контроля перегрева электротехнического оборудования. Контролируемая температура измеряется в отсеках и объектах высоковольтного оборудования. Промышленный тепловизор осуществляет температурный контроль перегрева высоковольтного выключателя КРУ, отсека сборных шин, кабельный отсек для выявления перегрева кабеля и кабельных муфт , выключатель нагрузки, отсек трансформаторов тока, реактор, линии высоковольтных присоединений, контроль температуры контактных соединений шкафов КРУ и КСО. В трансформаторах контроль нагрева обмоток, вводов, радиаторов, масляных систем.

Основные направления применения тепловизоров в нефтегазодобыче:

Контроль оборудования и трубопроводов

• Выявление утечек (газа, нефти, конденсата) – тепловизор фиксирует температурные аномалии, вызванные испарением или изменением давления.
• Диагностика теплоизоляции – обнаружение повреждений на магистральных трубопроводах, нефте- и газопроводах.
• Мониторинг нагрева оборудования – компрессоров, насосов, теплообменников, резервуаров.
• Мониторинг нефтеразливов – тепловизор помогает обнаружить пленку нефти на воде.

Переработка и хранение углеводородов

• Резервуары и цистерны – контроль уровня заполнения, утечек, состояния теплоизоляции.
• Технологические установки (крекинг, ректификация) – выявление перегрева реакторов, печей, колонн.
• Газовые хранилища – обнаружение утечек СПГ (сжиженного природного газа) по температурным аномалиям.

По Интерфейсу RS-485 Modbus RTU стационарные тепловизоры могут соединяться в единую сеть, при подключении их к системе бесконтактного контроля температуры «Зной» появляется возможность программировать и настраивать предупреждающие и аварийные температурные пороги трех встроенных реле.

Установка стационарного промышленного тепловизора позволяет контролировать и измерять температуру шин, контактов и контактных соединений КРУ, КСО, НКУ.

         Основные преимущества теплового неразрушающего контроля электроустановок:

• Оперативное бесконтактное обследование объектов, без вывода их из эксплуатации;
• Точное определение места дефекта на ранних стадиях их образования;
• Возможность документирования и классификации обнаруженных дефектов по степени их опасности;
• Легкость и удобство в использовании стационарного тепловизора, не требуется осуществлять подготовку рабочего места;
• Высокая точность получаемых данных, с минимальной погрешностью.

       Термографический метод диагностики является универсальным и эффективным методом оценки технического состояния и надежности нефтегазового оборудования.

Стационарный тепловизор используют для предупреждения аварийных ситуаций в различных сосудах высокого давления, резервуарах для хранения и трубопроводах, контроль утечки в дренажных узлах и деталях соединения клапана. Обнаружение утечки пара или нефти через образовавшуюся в трубопроводе, фланцевом соединении трещину или свищ.

Высокая степень визуализации: тепловое изображение, создаваемое стационарным тепловизором ТВД-450 для обнаружения инфракрасного излучения позволяет отображать местоположение и интенсивность точки утечки. Данная функция позволяет быстро понять и оценить степень утечки, что помогает составить план действий в чрезвычайных ситуациях и принять соответствующие меры. Благодаря постоянному контролю, утечки могут быть своевременно обнаружены, и приняты соответствующие меры для снижения загрязнения окружающей среды и снижения рисков для безопасности.

     Инфракрасное обнаружение утечки сырой нефти характеризуется высокой чувствительностью оборудования, бесконтактным обнаружением, контролем в режиме реального времени, возможностью записи и последующего анализа зон с превышением температуры. Тепловизор позволяет быстро и точно обнаружить утечку сырой нефти, собрать изображения и данные для отслеживания за состоянием окружающей среды и уровнем безопасности.

Область применения метода визуализации для обнаружения утечек может распространяться практически на все производственно-инфраструктурные объекты промышленных предприятий (агрегаты, запорно-регулирующую арматуру, элементы трубопровода, резервуары и т.д.). Стационарные тепловизоры ТВД-450 не только позволяют обеспечивать безопасность рабочих благодаря обнаружению невидимых глазу рисков по типу утечки газа, но и существенно снижают общие затраты на проведение технического обслуживания, что позволяет обеспечить стабильность работы и оперативность предотвращения аварийных ситуаций на предприятии.

Особенности прибора

• Позволяет осуществлять мониторинг одновременно контактных соединений всех фаз А, В, С.
• Интерфейс RS-485 Modbus RTU - позволяет создавать сети датчиков для сбора данных на один контроллер системы многоканального бесконтактного температурного контроля «Зной».
• Обновление термокадра стационарного тепловизора менее чем за 3 секунды.
• Стационарный тепловизор ТВД-450 в непрерывном режиме производит измерение температуры всех 32х32 точек.

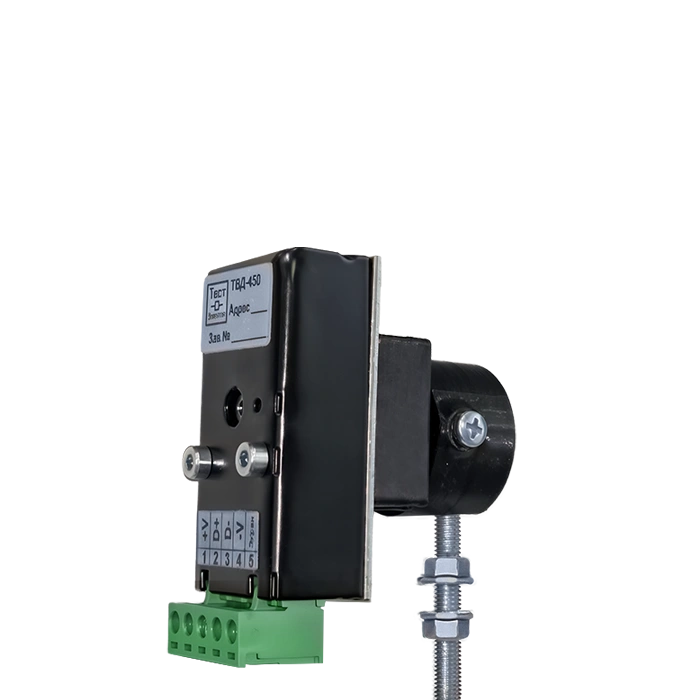

• Устанавливается напротив поверхностей контроля.

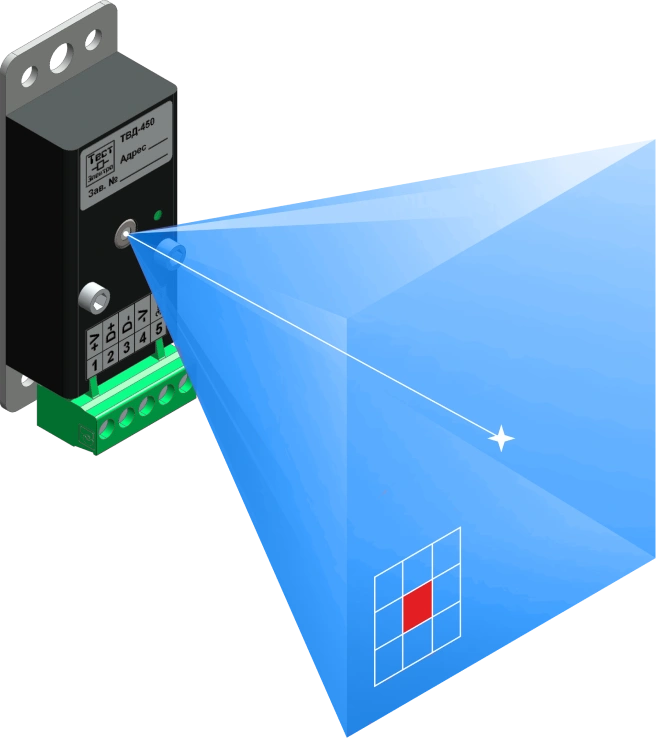

С углом обзора 90х90 градуса находясь в любой крайней точке, фактически полностью контролирует поверхность оборудования расположенного в зоне объёмом 1 кубический метр.

Текущие максимальные температуры по каждой логической зоне доступны пользователю в непрерывном режиме.
По запросу датчик отсылает все данные температур по всем 1024 точкам.

      В целом, стационарный производственный тепловизор "ТВД-450" является незаменимым инструментом для измерения, мониторинга и контроля температуры в различных отраслях промышленности. Он обеспечивает высокую точность измерений, простоту в использовании и возможность предотвращения аварийных ситуаций, что делает его надежным и эффективным решением для обеспечения безопасности и стабильности работы промышленных объектов.

Параметры стационарных тепловизоров ТВД-450

Наименование	Значение
Диапазон измерения температур, ºС	-20…+1000
Погрешность измерения температур при измерении на поверхности черного цвета, ºС	+/-3
Количество пикселей	32х32
Угол обзора, гр	90х90
Размер пикселя при дистанции 450 мм, мм	31.2
Размер поля обзора при дистанции 450 мм, мм	1000х1000
Температурный гистерезис релейных выходов, ºС	10
Напряжение питания, В	5
Диапазон рабочих температур датчика температуры, ºС	-20…+85
Относительная влажность воздуха, %	30—80
Интерфейс	RS-485 Modbus RTU
Степень защищенности корпуса	IP40
Масса изделия, не более, кг	0,06
Габариты (ШхВхГ), не более, мм	30×80×20

Калькулятор измерения площади в зависимости от дистанции

Дистанция до объекта

рассчитать

введите дистанцию в миллиметрах

Результат расчета

Высота

1000 мм

Ширина

1000 мм

Пиксель

31,2

Схема электрическая подключения стационарных тепловизоров ТВД-450

Поскольку разные материалы имеют разные коэффициенты теплоизлучения, для обеспечения указанной погрешности измерения температур рекомендуется производить подготовку поверхности или установить коэффициенты в меню системы "Зной" в соответствии с типом поверхности.
Для окисленной меди это обычно 0.6–0,.7, для алюминия — 0.2–0.4. Если шина осажена термоусадочной трубкой, покрыта термостойкой матовой краской любого цвета, наклеена ИК-метка, выставляется 0.95.

Габаритные и присоединительные размеры стационарного тепловизора ТВД-450.
